Lézersugaras hegesztés biztonságtechnika
Szükséges biztonsági intézkedések a kézi lézerhegesztés során
A hegesztésre vonatkozó alapvető szabályrendszert Magyarországon a – legutoljára 2021.IX. 1-én módosított – Hegesztési Biztonsági Szabályzat (HBSZ) tartalmazza. (143/2004. (XII. 22.) GKM rendelet a Hegesztési Biztonsági Szabályzat kiadásáról)
Ennek megfelelően a Szabályzat hazánkban azon gazdálkodó szerevezetekre vonatkozik amelyek, a fémek kötő- és felrakó hegesztő eljárásait, termikus vágását és darabolását és mindezek kézi- és gépesített változatait szervezett munkavégzés keretében végzik.
A HBSZ előírásait alkalmazni kell az egyéni és társas vállalkozásoknál, kutatóhelyek hegesztő laboratóriumaiban, az oktatási intézmények hegesztő tanműhelyeiben, a hegesztő képző-, képesítő és minősítő bázisokon a hegesztést ismertető bemutatóknál is.
Az alábbiakban a lézersugaras hegesztéssel kapcsolatos biztonsági infomációk találhatók:
- a lézersugaras hegesztő berendezések besorolásáról
- a szemvédelemről
- a bőrvédelemről
- a munkaterület védelméről
- a füst és gázelszívásról
Lézerbiztonsági besorolás
Szemvédelem

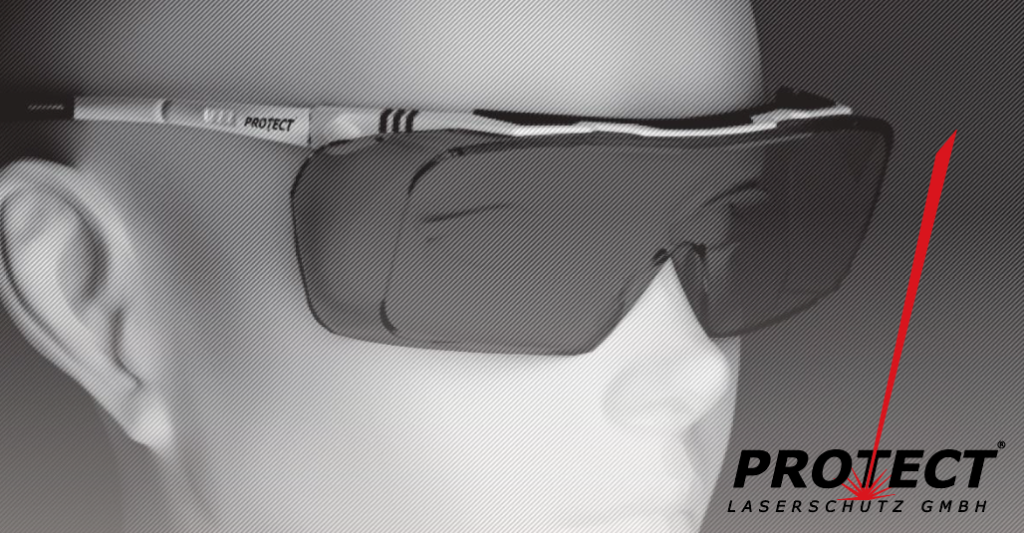

A védőszemüvegekre és lézeres hegesztő pajzsokra az MSZ EN 207:2017 és a MSZ EN 208:2010 szabvány vonatkozik.
Itt a lézersugár hullámhosszának nagysága határozza meg a szükségesen alkalmazandó védelmi osztályt (LB). A CO² lézerforrások esetében 10.600 nm és 9.300 nm is lehet, az ND YAG (Yttrium-Alumínium-Gránát) és a YVO4 lézerkristályos berendezéseknél vagy a fiber lézerforrások (szállézer) esetében ez a hullámhossz 1.064 és 1.062 nm.
Az alábbi táblázat a lézer hullámhossz nagyságát és a mellé rendelt védelmi fokozatot mutatja
Lézer hullámhossz | Védelmi fokozat |
900-1000 nm | DIR LB5 |
1000-1030 nm | DIR LB6 + M LB7Y |
1030-1400 nm | D LB7 + IR LB8 + M LB8Y |
1400-2500 nm | DIR LB5 |
2500-2800 nm | DIR LB4 |
2800-9000 nm | DIR LB5 |
9000-11500nm | DI LB5 OB |
A szemüvegeken és a pajzsokon a szabványnak megfelelő jelölés rendszernek kell lennie:
Hullámhossz tartomány: pl. 1.000 – 1.100 nm
Üzemmód: D, I. (R,M) ahol:
- D = folymatos működésű lézerek
- I = impulzus lézerek
- R-Q = modulált lézerek
- M = üzemmódzárolt lézerek
Biztonsági osztály: LB1 – LB10 (10-10-10 max. transzmisszió az adott hullámhosszra)
A szemüvegek alapvetően nem helyettesítik a védőpajzsot! A szemüveg nem védi az arcot, csak a szemet!
A lézersugaras hegesztéshez használt szemüvegeknek, illetve pajzsoknak rendelkezniük kell a EN 207:2017 vagy az EN 208:2010 szabványok egyikének előírásait betartó Megfelelőségi nyilatkozatnak
Bőrvédelem
A védőruházatra vonatkozó szabványok:
- EN ISO 13688:2013 +A1:2021 Védőruházat – általános követelmények
- EN ISO 11611:2015 Védőruházat hegesztéshez és kapcsolódó folyamatokhoz – 1. osztály, A1 + A2
- EN ISO 11612:2015 Hő- és láng elleni védőruházat. Minimális teljesítménykövetelmények.
A lézersugaras hegesztéshez ajánlott 100%-ban égésgátolt védőruha az alábbi védelmi besorolások szerint:
- gyulladás a lánggal való rövid távú érintkezés következtében: A1 + A2
- konvektív hő: B1
- hősugárzás: C1
- olvadt fém fröccsenése: E2
- érintkezési hő: F1
A védőkesztyűkre vonatkozó szabványok:
- EN 388:2016+A1:2018 Védőkesztyűk mechanikai kockázatok ellen
- EN 407:2020 Védőkesztyűk és egyéb kézvédő felszerelések termikus kockázatok ellen (Hő és/vagy tűz)
- EN 12477:2001+A1:2005 Védőkesztyű hegesztők számára
- EN ISO 21420:2020 Védőkesztyűk általános követelmények és vizsgálati módszerek.
A lézersugaras hegesztéshez ajánlott az AVI típusú finom bőrkesztyű, csukló védelemmel.
Munkaterület védelme
A munkaterületre vonatkozó szabvány:
- MSZ EN 60825-4: Lézergyártmányok sugárbiztonsági előírásai. 4. rész: Lézervédelmek IEC TR 60825-14: 2004.

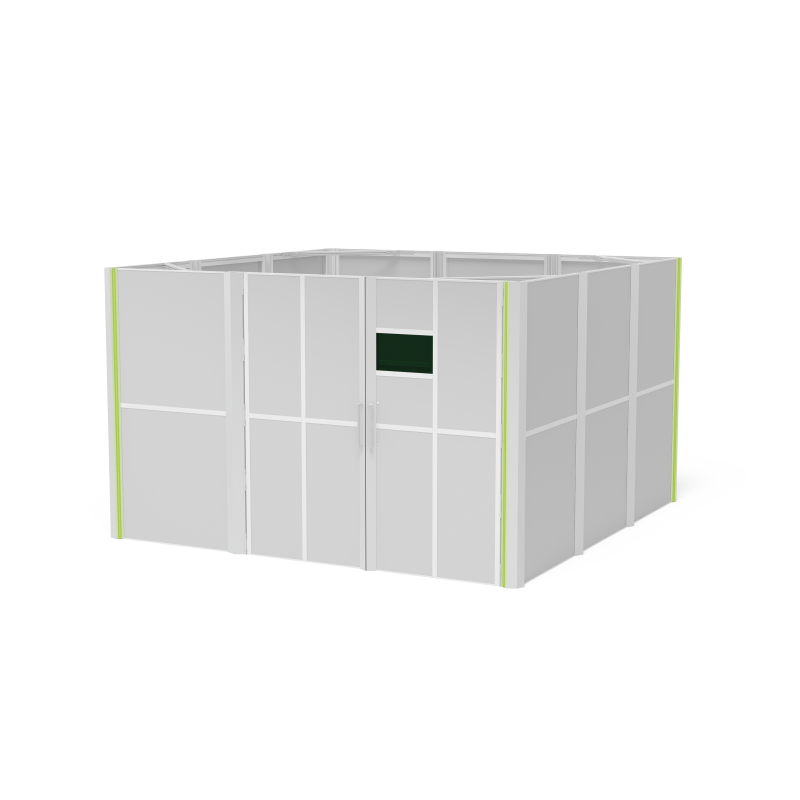

A munkaállomást el kell különíteni, táblákkal kell ellátni, és egy folyamatjelzőt kell kitenni, ami mutatja, hogy éppen hegesztenek-e vagy sem.
A munkaállomás borításának ellent kell állnia a direkt és a szórt lézersugárnak egyaránt, azokat semmilyen esetben nem engedhetik át, illetve nem tükrözhetik tovább.
A szabvány szerint a kézi lézersugaras hegesztéskor a védőcella borításának min. 10mp-ig ellen kell állnia a direkt lézersugárnak.
A lézersugaras hegesztőcelláknak rendelkezniük kell az EN 60825-4 szabvány előírásait betartó Megfelelőségi nyilatkozatnak
Füst és gázelszívás
A hegesztési füst és gázok elvezetésére vonatkozó szabvány:
- MSZ EN ISO 21904-Egészségvédelem és biztonság a hegesztés és rokon eljárások területén. Hegesztési füstöt elszívó és leválasztó berendezések
Szintén fontos elem a hegesztési füst elvezetése elszívása. Ezt vagy központi elszíváshoz való kapcsolódással, helyi mobil elszívó beiktatásával vagy egyéni frisslevegős, lézersugaras hegesztéshez fejlesztett elszívós pajzzsal lehet biztosítani. A lézersugaras hegesztéskor alapvetően 0,1-0,4µm közötti részecske méretű, igen finom szilárdrészecske kerül a levegőbe. Ez az a részecske nagyság, ami gond nélkül eljut a tüdő-léghólyagocskákba és azon keresztül be tud kerülni a véráramba. Ezt a részecske nagyságot csak a W3 jelzéssel ellátott az MSZ EN ISO 21904-1:2020 szabványban meghatározottaknak megfelelően működő elszívó berendezés képes kiszűrni. Bármilyen, hagyományos „M” osztályú szűrő csak a 0,4 µm közeli szemcsemérettől fölfele tudja megszűrni a hegesztési füstöt.
A frisslevegős, lézersugaras hegesztésre alkalmas hegesztőpajzsok ötvözik a lézeres szemvédelemre és a hegesztésifüst elszívásra vonatkozó szabványokat. A pajzsoknak egyrészt teljesíteniük kell az MSZ EN 207/ 208 szemvédelemre és az MSZ EN 12021 TH3 kategóriájú légzésvédelemre vonatkozó szabványoknak való megfelelést. Ezeknél a frisslevegős pajzsoknál nagyon fontos a TH3 minősítés (ez egyébként a ajánlott a hagyományos hegesztéshez is, kiemelten pedig ott, ahol a közepesen vagy magasan ötvözött fémek hegesztésével foglalkoznak. pl.: alumínium, rákkeltő nikkel- és krómvegyületeket tartalmazó rozsdamentes acélok )
ÖSZEFOGLALVA
Javaslataink a biztonságos lézersugaras hegesztéshez
- A Lézersugaras hegesztőberendezésre vonatkozó biztonsági szabályokat be kell tartani
- Lézersugaras hegesztést csak képzett kezelő végezhet (aki legalább átesett egy komolyabb biztonsági tájékoztatáson…) A HBSZ (Hegesztési Biztonsági Szabályzat) szerint minimum egy MSZ EN ISO 14732 szerinti az adott berendezésre vonatkozó gépkezelői minősítéssel)
- Rendelkezni kell a megfelelő láb, kéz, fej, szem és testvédelemmel.
- A helyiséget úgy kell kialakítani, hogy minimális legyen a lézersugár visszatükröződésének esélye (matt falak pl…), illetve, hogy csökkentse a tűzveszélyt (gyúlékony anyagok nem lehetnek a közelben!)
- Tűzjelzővel vagy tűzoltó készülékkel kell ellátni a helyiséget
- Meg kell akadályozni a lézersugár kijutását a helyiségen kívülre.
- Bejáratok védelme, hogy hegesztés közben ne léphessenek be a helyiségbe (Záródó ajtó a hegesztés alatt, vagy az ajtónyitásnak meg kell szakítani a hegesztési folyamatot.)

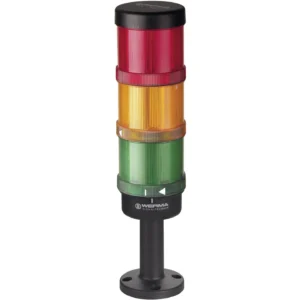

- A lézersugaras hegesztésre alkalmas cellákat el kell látni folyamatjelző berendezéssel (folyamat jelző jeladó oszlop)
- Szintén fontos elem a hegesztési füst elvezetése elszívása. Ezt vagy központi elszíváshoz való kapcsolódással, helyi mobil elszívó beiktatásával vagy egyéni frisslevegős, lézersugaras hegesztéshez fejlesztett elszívós pajzzsal lehet biztosítani.
